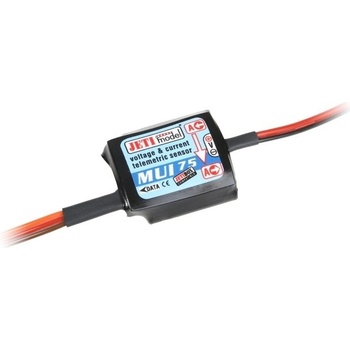

MUI 75 EX měření proudu 0-75A

MUI EX Manuál CZ - Český uživatelský návod

Senzory MUI EXjsou určeny k měření napětí, proudu a vyčerpané kapacity připojeného akumulátoru v modelu. K zobrazení naměřených hodnot se využívá terminálu JETIBOX a k bezdrátovému přenosu informací systém DUPLEX 2,4GHz.

Systém Duplex využívá pro komunikaci pásmo 2,4GHz, které umožňuje přenášet data nejen do modelu k jeho řízení, ale i zpět do vysílače. Telemetrická data získaná za provozu se přenáší v reálném čase a aktuální stav měřených veličin je možné zobrazovat na LCD JETIBOXu. Telemetrické senzory MUI umožňují měřit napětí a proudy ve vašem modelu a tyto informace přenášet pomocí systému DUPLEX (přijímače a vysílačové moduly). Díky přesnému měření proudu umožňují tyto senzory sledovat vyčerpanou kapacitu z měřeného akumulátoru. Jednotka MUI zaznamenává dobu průchodu proudu, jeho průměrnou a maximální hodnotu. Dále nabízí přesné měření napětí a záznam minimální a maximální hodnoty.

K nastavení parametrů a zobrazování naměřených hodnot slouží terminál JETIBOX.

Senzory MUI umožňují nastavit zvukovou signalizaci překročení nastaveného parametru. Tento alarm můžete nastavit pro měření maximálního proudu, minimálního napětí a maximální vyčerpané kapacity. Zvukovou signalizaci generuje vysílačový modul prostřednictvím zabudované sirénky. Jednotlivé alarmy jsou od sebe, pro lepší rozpoznání odlišeny a je jim přiděleno písmeno z morseovy abecedy. Zvuková signalizace překročení parametrů se generuje i v případě, když není připojen JETIBOX. Pokud máte připojen JETIBOX, vypíše se na jeho LCD jaký parametr byl překročen. V případě překročení více parametrů dochází k střídání alarmů i výpisů na LCD.

Hmotnost [g] 21

Rozměry [mm] 27 x 19 x 11

Rozsah pracovních teplot [°C] -10 ... 85

Napájecí napětí [V] 5 ... 8,4

Průměrný proud [mA] 32

Rozsah měřeného napětí [V] 0 ...60

Rozsah měřeného proudu [A] 0 ... 75

Přesnost měření napětí [%] 0,1

Přesnost měření proudu [%] 1
