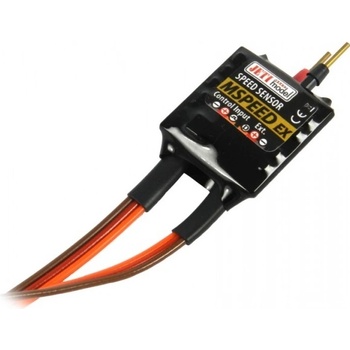

MSPEED EX měření rychlosti pro Duplex

 MSPEED EX, MSPEED 450 EX Návod CZ - Český uživatelský návod

MSPEED EXje senzor měřící rychlost v letecké praxi známou jako tzv. indikovanou vzdušnou rychlost (IAS), což je rychlost modelu vůči rychlosti okolního vzduchu. Informace o této rychlosti je velice užitečná při ovládání modelu. Jednoduše lze stanovit pádovou rychlost modelu a alarmem signalizovat její podkročení.

Další funkcí senzoru je indikátor rychlosti, který umožňuje uživateli lepší přehled o rychlosti modelu. Uživatel si nastaví požadovanou rychlost, velikost kroku, a při překročení/podkročení požadované rychlosti bude uživatel na tuto změnu zvukově upozorněn. Pro lepší čitelnost aktuální rychlosti je v úvodní obrazovce senzoru MSPEED EX zobrazen bar graf (sloupcový graf) rychlosti, který je uživatelsky nastavitelný. Měření rychlosti je založeno na principu změny dynamického tlaku při změně rychlosti modelu. MSPEED EX se skládá z pitot - statické trubice a senzoru relativního tlaku, který je s pitot - statickou trubicí spojen silikonovými hadičkami. Prostřednictvím bezdrátového systému DUPLEX je umožněno měřené informace ze senzoru MSPEED EX přenášet a v reálném čase je zobrazovat na JETIBOXu a informovat tak obsluhu o aktuální rychlosti a překročení nastavených veličin.

Hmotnost [g] 21

Rozměry [mm] 22 x 25 x 13

Rozsah pracovních teplot [°C] 0 ... 85

Napájecí napětí [V] 3,5 - 8,4

Průměrný proud [mA] 10
