Kavan Programovací karta PRO

LED programovací karta pro regulátory řady KAVAN PRO (kompatibilní také s regulátory FOXY G2) pro letadla slouží ke snadnému a rychlému programování regulátorů - doma ´na stole´ stejně jako na letišti. Regulátor se připojuje pomocí servokabelu, zásuvka se nachází na horní straně boxu. Napájení karty je zajištěno z BEC stabilizátoru napájení regulátoru KAVAN PRO nebo z běžného 4-5čl. NiCd/NiMH nebo 2S LiPo/LiFe přijímačového akumulátoru připojeného k boxu (v případě regulátoru OPTO). Programování se provádí s připojeným motorem i pohonným akumulátorem (i v případě OPTO regulátorů).

POZOR: LED programovací kartu KAVAN PRO není možno použít pro programování regulátorů první generace regulátorů FOXY a programovací kartu první generace FOXY není možno použít pro programování regulátorů KAVAN PRO.

Letecké regulátory KAVAN PRO je možno programovat v modelu s namontovanou vrtulí - z bezpečnostních důvodů ale přesto doporučujeme při programování odmontovat vrtuli - zabráníte tak možné nehodě při nějakém opomenutí nebo chybě obsluhy. Stejně tak provádějte programování regulátorů v autech a lodích bezpečně posazených na stojánku s koly, resp. lodním šroubem ve vzduchu nebo s odmontovaným pastorkem či spojkou lodní hřídele.

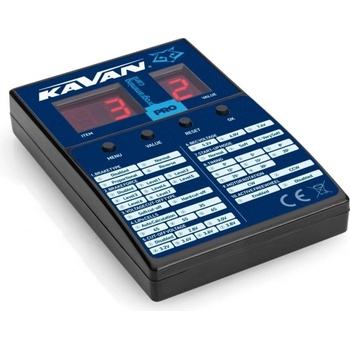

Pro programování slouží čtyři tlačítka na předním panelu karty. S jejich pomocí volíte programové funkce („ITEM“) pro nastavování a nastavujete jejich hodnotu („VALUE“). Tlačítkem „OK“ se potvrzuje provedená změna a odesílá se do regulátoru, tlačítko „RESET“ slouží k vymazání všech nastavení a návrat všech hodnot na výchozí tovární nastavení. Číslo programové funkce je zobrazováno vlevo na dvoumístném LED displeji („ITEM“), hodnota funkce je zobrazeno na jednomístném LED displeji vpravo („VALUE“).

Způsob zapojení regulátoru k LED programovací kartě závisí na typu regulátoru – liší se dle toho, zda jde o regulátor s BEC stabilizátorem napájení či OPTO regulátor. Při zapojování postupujte přesně dle návodů dodávaných s kartou a vaším regulátorem.

Seznam funkcí a nastavitelných hodnot je uveden na štítku na kartě; podrobný popis funkcí je uveden v návodech dodávaných s regulátory FOXY G2.

Sada programovací karty obsahuje: LED programovací kartu KAVAN PRO, třížilový programovací kablík, návod.

Napájení [V] 4.8 - 8.4

Délka [mm] 88

Šířka [mm] 58

Výška [mm] 14

Hmotnost [g] 40
