Popis produktu
Rozjeďte to s Microbitem!

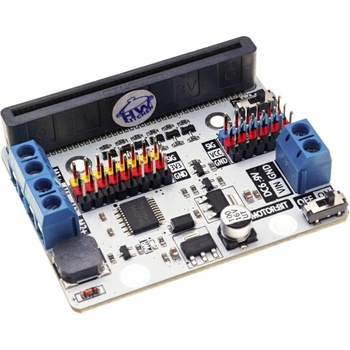

Motor:bit je rozšiřující destička pro Micro:bit, která dokáže nezávisle řídit dva motory. Má integrovaný driver TB6612 s maximálním proudem do motoru až 1,2 A. Podobně jako Rozšiřující modul na bastlení pro micro:bit, má i Motor:bit vyvedeny signály pro další bastlení nebo použití s různými senzory. Motor:bit je navržen pro maximální microbití bastlení a vytvoříte s ním vlastní pohyblivé vozítko nebo jiný projekt s microbitem.
Na desce je k dispozici 14 GVS pinů včetně I2C nebo SPI komunikace. Porty P3~P7, P9~P11 slouží pro připojení 3,3V periferií a P13~P16, P19~P20 podporující logiku 3,3 V nebo 5 V. Pro výběr výchozí napěťové úrovně logiky slouží přepínač na desce.
- Motor:bit může vydávat také zvuky, je zde integrovaný buzzer. S Motorbit vytvoříte další zajímavé projekty pro výuku programování nebo zábavu.
- Vlastnosti rozšiřujícího modulu micro:bit
Motor driver TB6612 pro řízeni dvou DC motorů
Maximální proud do motoru 1,2 A
Napájecí napětí module 6÷9 V (max 12 V)
Vyvedeny GPIO porty (P3~P7, P9~P11, P13~P16, P19~P20)
Pod každým Signálem (S) jsou piny pro napájení VCC (V) a GND (G) pro snadné připojení dalších modulů.
Na desce je integrovaný zdroj 5 V. To umožňuje zvolit pracovní napětí pro piny P13~P16, P19~P20 a sériové linky buď 3,3 V nebo 5 V pomocí přepínače na desce.
Na konektory je vyvedena také I2C a SPI sběrnice.
Indikační červená LED pro napájení modulu
Integrovaný Buzzer na portu P0
Uživatelské rozhraní rozšiřujícího modulu pro motory

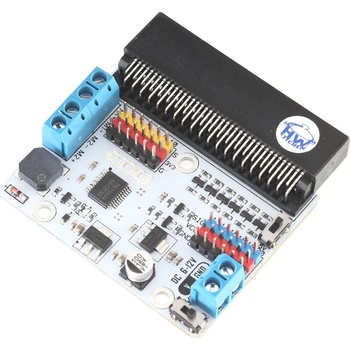

Hlavní komponenty Motor:bit
Konektor pro připojení motorů M1 a M2 s proudem až 1,2A
Pasivní Buzzer na P0 pro tóny a hraní hudby
Hlavní vypínač desky Motor:bit
Konektor pro napájecí napětí 6–12 V DC
Přepínač pro VCC 5 V nebo 3,3 V
Rozšiřující konektor pro zařízení 3,3 V nebo 5 V
Rozšiřující konektor pro zařízení 3,3 V
- Konektor pro micro:bit
- Použití Motor:bit
- K desce Motor:bit připojte DC motory a napájení. Napájecí napětí může tvořit zdroj poskládaný například z tužkových baterií.
- Programování Motor:bit
V prostředí Makecode založte nový projekt a přidejte rozšíření motorbit.
Program si můžete prohlédnout nebo stáhnout v následujícím okně. Tlačítko EDIT vás přepne do editace.
- Rozměry desky Motor:bit
- Příklad použití v Micro:bit autě
- Odkazy pro micro:bit rozšiřující modul
Ovládání motorů chytrého robota - Nextech
Dálkové ovládání auta pomocí microbit - Nextech
Návod k použití a programování, příklady
