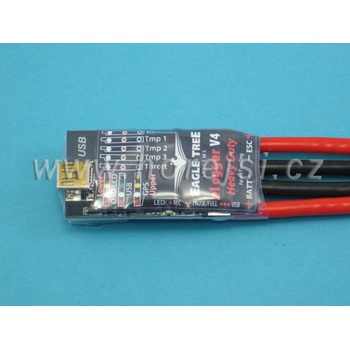

E-logger zákl. jednotka V4 150A

Základní vlastnosti měřící ústředny eLogger V4 150A: měření proudů +/- 150 Ampér a napětí 5 - 80 Voltů proud se přesně měří pomocí Hallovy sondy - NE bočníkem nastavitelná vzorkovací frekvence (od jednoho snímku za 5 min až po 50 za sekundu) 16x větší paměť pro ukládání měření, než u verze V3, bezztrátová komprese dat. Až 4 hodiny záznamu se všemi dostupnými senzory při vzorkovací frekvenci 10Hz. všechna naměřená data jsou ukládana do trvalé paměti, kde zůstávají i po odpojení napájení plná kompatibilita s jednotkou pro vkládání dat do obrazu OSD Pro

Y kabel pro záznam polohy plynové páky je součástí balení výborná volba pro měření "na zemi" a také při nabíjení baterií! možnost připojení LCD displeje

• podpora volitelného příslušenství - sondy: měření teploty (až 3 sondy), otáček (bezsezorová, magnetická nebo optická), rychlosti, výšky, GPS, odběru serva a další
• software počítá: výkon (W), kapacitu (mAH), atd. pro získání letových údajů

plně kompatibilní s operačními systémy Windows 7 (32 a 64 bit), Vista, 98SE, ME, Win2K and XP™ hmotnost pouhých 30 g (včetně kabelů) vlastní virtuální displej a grafický software výkonný grafický software s vylepšenými tabulkovými grafy, např. A vs V firmware lze updatovat přes internet (v případě nové verze, nebo případné chyby), bez nutnosti přístroj kamkoliv zasílat. podpora metrických i palcových jednotek. software v anglickém, německém a čínském jazyce.

Možnosti měření

E-logger se propojí s USB portem počítače, výsledky měření se zobrazují na obrazovce počítače (viz níže)

E-logger se propojí s mini LCD displejem, výsledky se zobrazují na displeji: 4 čísla na displeji, 4 virtuální displeje - celkem 16 dat

Měření se v každém případě zaznamenává do paměti, je možné dodatečené vyhodnocení v počítači podle bodu 1 a případné další zpracování v jiném programu (např. Excel)

Data měřená E-loggerem je možno vložit do obrazu, který je snímán videokamerou. Videokamera je namontovaná na modelu.

Vkládání dat do obrazu obstarává jednotka OSD (na objednávku). Pomocí soustavy vysílače a přijímače (na objednávku) je pak možno obraz s daty přenášet na zem, buďto na obrazovku televizoru nebo na obrazovku počítače a do jeho paměti. Získané soubory je možno sestříhat nebo jinak zpracovat.

Jednotka OSD se nastavuje dvěma kanály běžné RC soupravy (definuje se, jaká data se mají míchat do obrazu z videokamery).

Další vlastnosti

Celý systém je zcela otevřený. Je možno konfigurovat který parametr se bude měřit, zda a jak se má zobrazit na obrazovce počítače resp. na LCD displeji, je možno nastavit četnost měření, atd. atd.

Možnost připojení dalších sond pro měření teploty, otáček, rychlosti letu a výšky letu (barometricky), polohy modelu, proudu serva atd.

Je možno připojit jednotku GPS a zjišťovat příslušná data: rychlost a výšku vzhledem k zemi, zjistit a zanést do mapy dráhu letu, kurs letu.

Jednoduché připojení k počítači pomocí USB portu

Vyhodnocení výsledků formou digitálních nebo analogových displejů, grafů atd.

Výsledky je možno exportovat do běžného tabulkového procesoru (Excel a pod.)

Software a USB kabel jsou součástí dodávky, software je volně dostupný ze stránek výrobce.

Možnost upgrade fimware a software stažením nových souborů z internetových stránek výrobce.

Sondy jsou shodné i pro vyšší přístroje s telemetrií (SEAGULL)

Některé sondy mohou pracovat zcela samostatně

Zapojení přístroje a sond

E-logger se zapojí do série mezi baterii a regulátor. Již v této základní konfiguraci je možno měřit elektrické veličiny pohonu. Do přístroje je možno zapojit následující příslušenství:

• až tři čtyřkolíkové konektory: jednotka GPS, propojka USB pro připojení počítače, LCD displej, jednotka OSD, atd.
• až pět tříkolíkových konektorů s ostatními sondami podle potřeby a výběru. Sondy se mohou navíc řetězit.

Použití přístroje není omezeno jen pro modely s elektromotorem: E-logger se může připojit pouze k baterii, aby bylo zajištěno jeho napájení. Pak je možno měřit na modelech se spalovacím motorem.

Užitná hodnota je naprosto nesrovnatelná s obyčejným klešťovým ampérmeterem, cena je výrazně nižší.

Schéma zapojení OSD (On Screen Display)

Český návod k použití - zatím pro verzi V3

Příklad obrazovky počítače (přesná podoba se dá nastavit)
