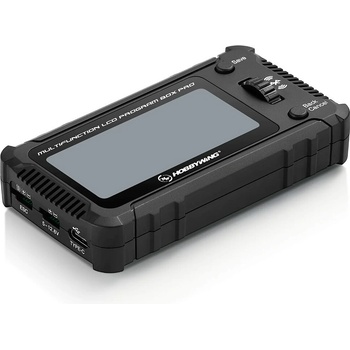

air Multifunkční programovací box LCD PRO HOBBYWING

Multifunkční LCD programovací box PRO pro regulátory vybraných řad Hobbywing pro auta, letadla a lodě slouží ke snadnému a rychlému programování regulátorů - doma „na stole" stejně jako na letišti. Kromě toho může sloužit jako USB rozhraní pro připojení regulátoru k PC pro jeho programování pomocí programu USB Link a aktualizaci firmwaru nebo jako Bluetooth OTA modul dovolující nastavování, aktualizaci firmwaru a načtení provozních dat zaznamenaných v regulátoru pomocí mobilní aplikace (iOS i Android). Vybaven je také vstupem umožňujícím měřit celkové napětí a napětí jednotlivých článků LiPo akumulátorových sad 2-8S. 1. Použití pro programování regulátoru

Regulátor se připojuje pomocí servokabelu nebo speciálního programovacího kabelu, zásuvky se nacházejí na levém boku boxu. Napájení boxu je zajištěno z BEC stabilizátoru napájení regulátoru Hobbywing nebo (v případě regulátoru OPTO) z běžného 4-5čl. NiCd/NiMH nebo 2-3S LiPo/LiFe přijímačového akumulátoru připojeného do napájecí zásuvky boxu. Programování se provádí s připojeným motorem i pohonným akumulátorem (i v případě OPTO regulátorů).

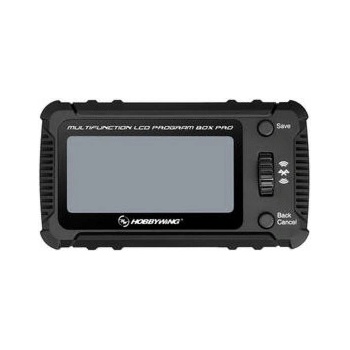

Pro programování slouží programovací kolečko/tlačítko a dvě tlačítka na předním panelu boxu. S jejich pomocí volíte a nastavujete požadované funkce v menu na oLCD displeji programátoru. Nastavené parametry je také možno uložit do paměti programátoru a kdykoliv později je nahrát do jiného regulátoru téhož typu.

Způsob zapojení regulátoru k Multifunkčnímu LCD programovacímu boxu PRO závisí na typu regulátoru – liší se dle toho, zda jde o regulátor s BEC stabilizátorem napájení či OPTO regulátor, zda má regulátor zvláštní programovací kabel či zásuvku atd. Při zapojování postupujte přesně dle návodů dodávaných s boxem a vaším regulátorem. 2. Použití jako USB ROZHRANÍ pro připojení regulátoru k PC

Po připojení regulátoru se LCD programovací box PRO připojí k počítači (pouze PC s operačním systémem Windows) pomocí USB kabelu (typ C). Po spuštění programu USB Link můžete snadno regulátor nastavovat na PC nebo pomocí PC aktualizovat jeho firmware. 3. Použití jako Bluetooth OTA modul pro připojení k mobilní aplikaci

Po připojení regulátoru se LCD programovací box PRO připojí pomocí Bluetooth k mobilní aplikaci HW LINK V2 (k dispozici pro iOS i Android), v níž můžete nastavovat parametry regulátoru, aktualizovat jeho firmware nebo načíst provozní data uložená v paměti regulátoru. 4. Použití jako voltmetr pro kontrolu napětí lipo akumulátorů

Servisní konektor sady zapojte do zásuvky „BATTERY CHECK“ na boku boxu; na displeji se poté objeví napětí celé sady a jednotlivých článků. (Při měření napětí se LCD programovací box napájí ze servisního konektoru měřené sady, nepotřebuje další zdroj.)

Program Hobbywing USB Link můžete zdarma stáhnout ze stránek výrobce https://www.hobbywing.com

Aplikaci HW LINK V2 najdete rovněž zdarma v App Store nebo na Google Play.

Kompatibilní regulátory Hobbywing

• Regulátory řady XERUN pro RC auta (Verze 2.0 a novější)
• Regulátory řady EZRUN pro RC auta (Verze 2.0 a novější)
• Regulátory řady PLATINUM pro RC letadla a vrtulníky
• Regulátory řady Seaking PRO pro RC lodě
• Některé regulátory řady QUICRUN

Sada programátoru obsahuje: Multifunkční LCD programovací box PRO, USB kabel typ C, programovací kabel (2x JR/UNI), návod.

Napájení (přes napájecí zásuvku) [V]5 - 12.6Napájení (přes programovací zásuvku ESC) [V]5 - 8.4Délka [mm]105.6Šířka [mm]59Výška [mm]24.4Hmotnost [g]85
